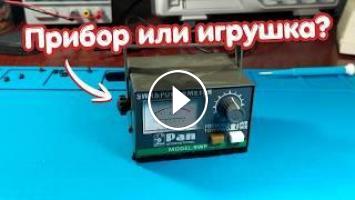

Приветствую! В этом видео проведем подробный обзор, разборку и ремонт винтажного измерителя мощности и КСВ — Pan International SWR211. Этот миниатюрный прибор позиционируется как проходной измеритель мощности до 100 Вт для Си-Би (CB 27 МГц) радиостанций, однако в инструкции заявлен диапазон от 1.5 до 150 МГц. Так ли это на самом деле?

Мы заглянем внутрь конструкции, изучим устройство направленного ответвителя на гетинаксе, проверим германиевые диоды, восстановим плохой контакт в переменном резисторе калибровки "SET" и проверим прибор в работе с радиостанцией, высокочастотным генератором сигналов UTG932E и векторным анализатором цепей NanoVNA.

Вы увидите реальную частотную зависимость используемого направленного ответвителя и узнаете, насколько сильно этот "показометр" рассогласовывает антенно-фидерную систему.

------------------------
