SE усилитель 6Н14П + 6П14П

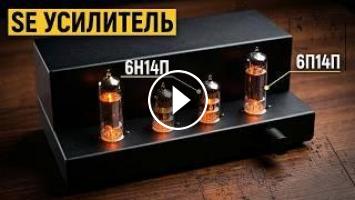

Это видео об однотактном двухкаскадном усилителе звука, собранном на радиолампах 6Н14П и 6П14П - продолжает рассказ об однотактных усилителях звука.
Вас ждут стандартные тесты гармонических (THD) и интермодуляционных (IMD) искажений для усилителя на радиолампах 6Н14П и 6П14П.
Будет показана причина сильного завала амплитудно-частотной характеристики усилителя на низких частотах.
Радиолампа 6П14П будет использована в стандартном пентодном включении и в ультралинейном включении.
И конечно, сравнение характеристик усилителя с радиолампой 6П14П в разных включениях.
Для проведения тестов, кроме мультитестеров, я использую Комплекс Шмелёва и программное обеспечение «Room Equalizer Wizard».
Рассматриваемый в видео усилитель предоставил для обзора – зритель Канала Кирилл.
Для желающих перевести текст видео на другие языки, прилагается файл с полным текстом видео – для подстановки в электронный переводчик.
For those who want to translate the text of the video into other languages, a file with the full text of the video is attached - for substitution in an electronic translator.
В связи со сложностью просмотра видео на платформе YouTube – создан Телеграмм-канал «Неизвестная Физика» https://t.me/UnknownPhisics
Новые видео будут публиковаться на Телеграмм-канале через несколько дней - ПОСЛЕ публикации на YouTube.
На Телеграмм-канале «Неизвестная Физика. Радиолампы.» https://t.me/U_P_Radiolamps - публикуются видео с обзором радиоламп и их рабочие характеристики.
Приятного просмотра!
Чат Телеграмм-канала "Неизвестная Физика" можно посетить по ссылке: https://t.me/+g3ybjX7A3usyNWMy
***
Помочь в развитии Канала Вы можете:
Yandex Money: https://yoomoney.ru/to/410013004521132
VISA (Россия) 4048-0250-0094-9167
Это даёт возможность приобретать необходимые электронные комплектующие для съемки видео по Вашим заявкам. Благодарю Вас за помощь, друзья!
***
Ссылки на видео:
«Выходной трансформатор звука ТВЗ-1-9SE» (ТЭК) https://tec.org.ru/board/tvz_1_9_light/141-1-0-3783
«Электронный дроссель – новые функции» https://www.youtube.com/watch?v=XVwjqPXXdqY
Плейлист «Радиолампы ВАХ THD IMD АЧХ» https://www.youtube.com/playlist?list=PL_z4mCtOc52Nv2uh0dchqPfdb9j111G2g
«Техническая Библиотека Канала «Неизвестная Физика»» https://drive.google.com/drive/folders/1cjsOzGXpBJUI_DPb3eQl3VXpiVPx3W0e?usp=sharing

Материалы видео: https://drive.google.com/drive/folders/1dxQzscBMuQ--laNNj8NPaWFG0Zcx_i07?usp=sharing

00:00 Канал «Неизвестная Физика» – приветствует Вас!
00:04 Однотактный усилитель звука на радиолампах 6Н14П и 6П14П.
00:20 Внешний вид усилителя на радиолампах 6Н14П и 6П14П.
02:13 Радиолампы 6Н14П и 6П14П.
02:33 Паспорт радиоламп 6Н14П и 6П14П.
02:46 Семейство ВАХ радиоламп 6Н14П и 6П14П.
02:57 Схема SE усилителя на радиолампах 6Н14П и 6П14П.
04:26 Первое включение усилителя 6П14П в пентодном включении.
04:54 Несимметричное ограничение выходного сигнала.
06:09 Паспортные рабочая точка и рабочая линия 6П14П.
07:10 Тест THD в анодах каскадов усилителя на радиолампах 6Н14П и 6П14П.
08:18 Тест IMD в анодах каскадов усилителя на радиолампах 6Н14П и 6П14П.
08:44 АЧХ, ФЧХ и спектр THD в аноде 6П14П.
09:38 Причины резкого завала АЧХ усилителя.
14:07 Тест THD на нагрузке 8 ом усилителя на радиолампах 6Н14П и 6П14П.
15:21 Тест IMD на нагрузке 8 ом усилителя на радиолампах 6Н14П и 6П14П.
15:45 АЧХ, ФЧХ и спектр THD усилителя на нагрузке 8 ом.
16:33 Измерение выходного сопротивления усилителя с пентодным включением 6П14П.
17:26 Ультралинейное включение радиолампы оконечного каскада.
18:09 Схема усилителя с ультралинейным включением 6П14П.
18:21 Режим радиолампы 6П14П в ультралинейном включении.
18:32 Рабочая точка и рабочая линия 6П14П в ультралинейном включении.
19:09 Тест THD в аноде 6П14П в ультралинейном включении.
20:04 Тест IMD в аноде 6П14П в ультралинейном включении.
20:32 АЧХ, ФЧХ и спектр THD в аноде 6П14П в ультралинейном включении.
21:34 Тест THD на нагрузке 8 ом усилителя на 6П14П в УЛ включении.
22:53 Тест IMD на нагрузке 8 ом усилителя на 6П14П в УЛ включении.
23:17 АЧХ, ФЧХ и спектр THD усилителя на нагрузке 8 ом на 6П14П в УЛ включении.
24:09 Измерение выходного сопротивления усилителя с 6П14П в УЛ включении.
25:05 Усилитель звука на радиолампах 6Н14П и 6П14П в инфракрасном – тепловом диапазоне волн.
25:34 Сравнение SE усилителей с разными включениями 6П14П.
25:50 Сравнение THD усилителя 6П14П – в пентоде и в УЛ вкл нагр 8 ом.
26:18 Сравнение IMD усилителя 6П14П – в пентоде и в УЛ вкл нагр 8 ом.
26:37 Сравнение АЧХ, ФЧХ и спектра THD усилителя 6П14П – в пентоде и в УЛ вкл нагр 8 ом.
