วงจรสวิตช์แสงแดด และ ทามเมอร์ ควบคุม แมคเนติก คอนแทคเตอร์

คุณเคยสงสัยไหมครับ...ทำไมไฟหน้าบ้าน ไฟสวน หรือไฟสนามเด็กเล่นบางแห่ง พอฟ้ามืด ไฟก็เปิดเอง แต่พอถึงเวลา 4 ทุ่ม หรือเที่ยงคืนกลับดับเองอัตโนมัติ

คลิปสั้นนี้ผมจะพาเพื่อน ๆ มาดู วงจรการต่อสายวงจรนี้แบบง่าย ๆ กันครับ

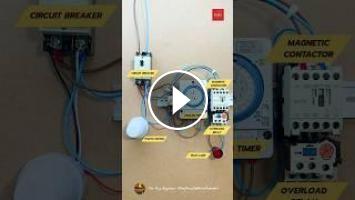

วงจรนี้ใช้อุปกรณ์หลัก 5 ตัว
1. Circuit Breaker ใช้ป้องกันกระแสไฟฟ้าลัดวงจรและกระแสไฟฟ้าเกินพิกัด
2. Photo Switch ทำหน้าที่ตรวจจับแสง เมื่อท้องฟ้ามืด ก็จะส่งสัญญาณให้วงจรพร้อมทำงาน
3. Timer ทำหน้าที่กำหนดช่วงเวลาเปิด–ปิด เช่น เปิด 18.00 น. และปิด 22.00 น.
4. Relay 220VAC ทำหน้าที่เป็นวงจรควบคุม เพื่อให้ระบบทำงานตามเงื่อนไขที่ออกแบบไว้
5. Magnetic Contactor Overload relay ทำหน้าที่ตัด–ต่อวงจรกำลัง เพื่อจ่ายไฟให้โคมไฟ

หลักการทำงานง่ายมากครับ โคมไฟจะติดได้ก็ต่อเมื่อมี 2 เงื่อนไขพร้อมกัน ท้องฟ้ามืดและ ถึงเวลาที่ Timer กำหนด

เมื่อครบทั้งสองเงื่อนไข Magnetic Contactor ก็จะจ่ายไฟไปยังโคมไฟทันที แต่ถ้าขาดเงื่อนไขข้อใดข้อหนึ่ง ไฟก็จะไม่ติดครับ

ยกตัวอย่าง ถ้าเราตั้ง Timer ให้เปิดไฟตอน 19.00 น. แต่ตอนนั้นฟ้ายังสว่างอยู่ ถึงแม้ Timer จะสั่งเปิดแล้ว โคมไฟก็ยังไม่ติดครับ

จนกระทั่งท้องฟ้ามืด Photo Switch จึงจะสั่งให้โคมไฟติดเองอัตโนมัติ
และเมื่อถึงเวลา 22.00 น. Timer ก็จะสั่งปิด โคมไฟก็ดับเอง โดยที่เราไม่ต้องเดินมาเปิด–ปิดสวิตช์ทุกวัน

ในทางกลับกัน ถ้าต้องการให้ไฟติดตลอดคืน และตั้ง Timer ให้ปิดตอน 07.00 น. แต่เวลา 06.00 น. ท้องฟ้าสว่างก่อน Photo Switch ก็จะสั่งดับไฟทันที โดยไม่ต้องรอให้ถึงเวลา 07.00 น.

วงจรแบบนี้ไม่ได้ใช้แค่ไฟหน้าบ้านเท่านั้น แต่ยังสามารถประยุกต์ใช้กับ ไฟสวน ไฟสนามเด็กเล่น ไฟลานจอดรถ ไฟส่องป้าย และไฟสปอตไลท์ภายในหมู่บ้านได้ครับ

เพียงเลือก Magnetic Contactor อุปกรณ์ป้องกัน และขนาดสายไฟ ให้เหมาะกับกำลังไฟของโหลด ก็สามารถใช้งานได้อย่างปลอดภัยครับ
