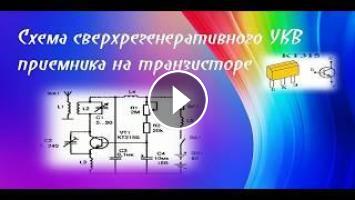

Схема сверхрегенеративного УКВ приемника на транзисторе КТ315

На одном транзисторе можно собрать приемник для приема станций популярного УКВ диапазона. В приемнике, использован сверхрегенеративный детектор.

Катушки L1 и L2 намотаны проводом ПЭЛ 0,8 на расстоянии друг от друга 3...4 мм на пластмассовом каркасе диаметром 6 мм и содержат 8,5 витков и 2,5 витка соответственно.
Дроссели L3, L4 и L5 содержат по 7...8 витков провода, намотанных виток к витку на таких же каркасах и таким же проводом, что и контурные катушки.


Cсылка на схему:
https://radiostorage.net/uploads/Image/schemes/misc/pncl-118.png
