Передача E1 через межсетевые экраны — особенности резервирования

Длительность фильма: 31:16 мин:с.

В этом видео рассматривается схема передачи потока E1 через две раздельные Ethernet-сети с использованием межсетевых экранов.

На примере оборудования «Транспорт-30х4» рассказывается, как может быть организована передача E1 между двумя узлами связи, если между ними используются две независимые Ethernet-сети и две пары межсетевых экранов. Отдельное внимание уделяется режимам резервирования межсетевых экранов, работе виртуального шлюза, маршрутизации трафика и контролю реального пути прохождения сигнала.

В фильме объясняется, почему при передаче E1 важно учитывать не только наличие резервного маршрута, но и то, видит ли оператор связи, какой маршрут находится в работе, доступен ли резерв и как происходит переключение при отказе одного из направлений.

Такая схема может применяться в системах связи, однако при её проектировании важно правильно выбирать режим работы межсетевых экранов и учитывать требования к передаче сигналов реального времени.

Использование оборудования «Транспорт-30х4» позволяет:

- обеспечивать передачу потоков E1 через Ethernet-сети;
- строить схемы резервирования 1+1 для повышения надёжности связи;
- использовать раздельные Ethernet-сети для основного и резервного направлений;
- контролировать состояние каналов связи при корректной организации маршрутов;
- применять оборудование в системах, где требуется устойчивая передача сигналов в реальном времени.

Ссылки на фрагменты фильма:

00:00 — Передача потока E1 через раздельные сети Ethernet

01:38 — Как работают резервируемые межсетевые экраны

03:26 — Варианты маршрутизации через межсетевые экраны

08:59 — Схема «1+1» на оборудовании «Транспорт-30х4»

21:32 — Разные сети - разные задержки и время восстановления

26:14 — Требования к качеству связи в реальном времени

О чем фильм:

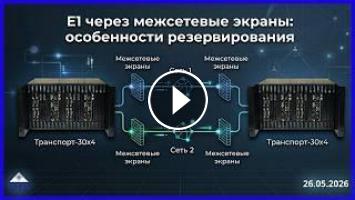

В фильме показана и разобрана схема передачи потока E1 через межсетевые экраны и две раздельные Ethernet-сети.

Рассматривается ситуация, когда между двумя терминалами «Транспорт-30х4» находятся две пары межсетевых экранов и две независимые Ethernet-сети. На первый взгляд такая схема выглядит как надёжное резервирование, однако при использовании межсетевых экранов в режиме виртуального шлюза реальный маршрут прохождения трафика может быть скрыт от оборудования связи и оператора.

В видео объясняется, чем отличаются варианты маршрутизации, почему для потоков E1 важно контролировать основной и резервный маршрут, а также почему автоматическое резервирование межсетевых экранов не всегда подходит для передачи сигналов, чувствительных к перерывам связи.

1РТК, Новосибирск.
https://www.1rtc.ru
28.05.2026
